翅片管供热系统的传热计算

日期：2021-09-08 03:46:55点击：135

翅片管供热系统的传热计算
翅片管供热系统经常被直接用于车间，温室等大型空间的供暖,供暖的热源往往是专用锅炉的热水，或集中供热系统的热水。本节讨论在自然对流条件下翅片管供暖系统的传热特性和设计计算方法。
55.1翅片管的结构和传热特点
(1) 供暖用翅片管一般是水平放置的环形翅片管，如图5.5. 1所示。
(2) 基管和翅片管一般釆用焊接结构，材料都是碳钢，也有的采用钢/铝复合轧制翅片管。
(3) 翅片管外是空气的自然对流换热，空气温度一般在20 ~ 10 丁之间，按供暖要求确定。
(4) 管内供暖介质一般是循环水，进口温度可设定为90宅，而出口温度可设定为 50幻。

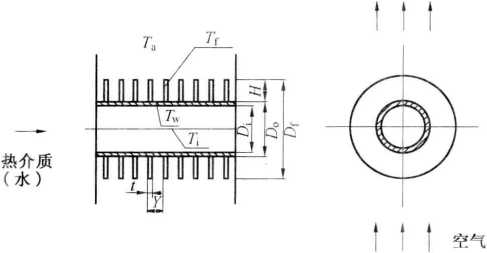

图5.5. 1供暖用翅片管

图5.5.1中分别为基管的外径和内径为翅片高度,0为翅片外径，y为翅片节距盘为翅片厚度为管内热介质的温度，7；为翅片表面的平均温度，几为基管外壁温度，7为空气温度。以自然对流的方式，空气由翅片管的下部流入，从上部流出。
