与有机介质或制冷介质换热的翅片管

日期：2021-08-23 01:47:54点击：145

与有机介质或制冷介质换热的翅片管
在制冷空调系统中，虽然换热介质处于蒸发或冷凝的相变过程,但由于其热物理性质的特殊性，使得其换热系数很低,仅为水介质的1/10左右，仍需采用特殊的翅化表面来强化传热。
实事上，对于各种有机流体、制冷介质以及传热性能低下的流体，为了提高其传热特性，已经开发出了各种类型的强化传热管件，如图1.2.13所示。在这些管件中，有的是管内有翅片，适合换热系数低的介质在管内流动;有的是管外有翅片,适合换热系数低的介质在管外流动;如果管内管外都有翅片,或都采用了扩展表面，则适合管内管外换热系数都很低，都需要强化的流体。

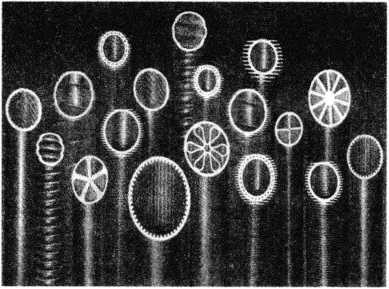

图1.2.13各种类型的强化传热管件

此外，图中的管件都由铜管制成，管壁较薄，这类管件主要应用于各种制冷介质和特殊介质;大部分管径较小,一般为16 mm左右，是为了增强管内换热。
12.4用于电子元件散热的翅片管
翅片管或翅片散热元件被广泛应用于各种电子器件的冷却和散热上,其特点是紧凑
而精巧。因为大部分电子元件的体积和散热面积很小，而且安装空间狭小，因而要求翅片散热元件紧凑性好，而且要与电子元件精巧地结合在一起。用于电子元件散热的翅片管或扩展表面有很多应用形式，常见的应用形式有:翅片基板式散热器，热管式散热器，微通道散热器。
三种应用形式的共同特点是：电子元件发出的热量都是通过导热的方式传给吸热基板，翅片基板式散热器是在基板上直接加工翅片，通过带翅片的基板散热;热管式散热器是在基板上连接热管，通过热管将热量传出并散失给空气，如图1.2. 14所示;微通道散热器是在基板上加工密集排列的翅片，而形成流体流动的微（小）通道，以增强散热。
在第6章中，将对上述3种形式的电子元件散热器分别进行讨论和设计计算。

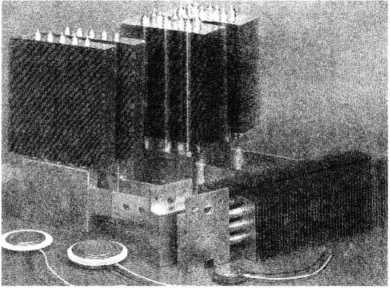

图1.2.14热管式散热器
