3.7热管换热器的系列化和选型设计

日期：2021-10-14 00:47:57点击：328

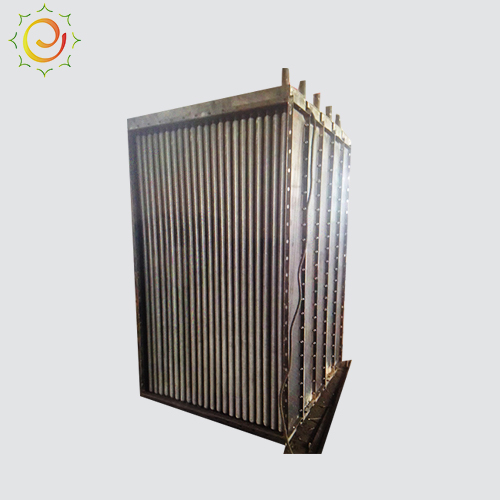

3.7热管换热器的系列化和选型设计
上述各节所讲的计算方法是根据用户的要求和现场条件所进行的热管换热器的较完善的设计，设计步骤比较复杂，设计结果在尺寸和规格上会各不相同。当热管换热器的应用进入成熟的推广阶段之后，制造厂希望尽快实现产品的系列化，按系列化规格生产，避免繁琐的单件设计，降低成本。而用户也希望有一套简单的选型方法，以便快捷地选择所需要的热管换热器产品。这样,就产生了如何实现产品系列化和如何进行选型设计的问题。本节的目的就是在设计实践和应用经验的基础上，对常用的气-气型和气-液型热管换热器提出一套系列化标准和选型方法。该标准和方法应遵循下列原则：
(1) 制造厂所提供的系列产品与用户所使用的选型方法必须基于相同的设计计算方法；
(2) 系列产品必须充分考虑应用经验,与目前已采用的产品及热管元件尽量靠拢；
(3) 选型方法必须尽量简单,既考虑一定的准确性，又容易掌握和接受。
3.7 1系列的制定方法

本节提出的系列产品的制定和选型方法的要点是：
(1) 首先制定标准系列。共分5个系列:GG1,燃煤烟气与空气之间的换热系列； GG2,燃气烟气与空气之间的换热系列;GG3,空气与空气之间的换热系列；GL1,烟气与水之间的换热系列;GL2,烟气与水汽化之间的换热系列。
(2) 在每个系列中，主要根据冷热流体的流量范围选择合适的系列产品。在选择中，系列产品的流量与所需流量要接近和吻合。
(3) 在每个型号中，仅仅固定了冷热流体的流量,而冷热流体的进口温度是可以任意选择的，这将大大扩展每一型号的实用范围。
(4) 利用“传热单元数一换热效率”方法，根据选择的冷热流体的进口温度，通过简单计算，就可确定冷热流体的出口温度和换热量。
