6.2热管式电子元件散热器的设计

日期：2021-09-10 08:21:07点击：306

6.2热管式电子元件散热器的设计
62.1结构特点

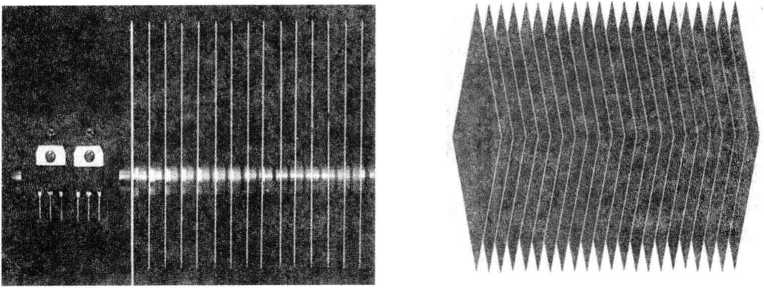

热管式散热器在电子元器件冷却中的应用日益受到重视，其结构特点如图6. 2. 1所示。热管的蒸发段与方形基板结合在一起,将电子元件紧密安装在方形基板上，蒸发段通过方形基板吸收的热量，在凝结段通过翅片将热量传给外部的空气。
热管式散热器的传热特点是:依靠热管内部介质的相变传热，热管本身的热阻小，等温性好;此外，凝结段可自由伸缩，方便布置翅片结构。
凝结段外面的翅片多釆用方形翅片，如图6. 2. 2所示。翅片是靠紧密配合工艺套装在热管外表面上。

而凝结段上的翅片材质多采用铝。翅片厚度约0.5 mm,方形翅片的边长约为30~ 50 mm,翅片节距很小，约3 mrn_o

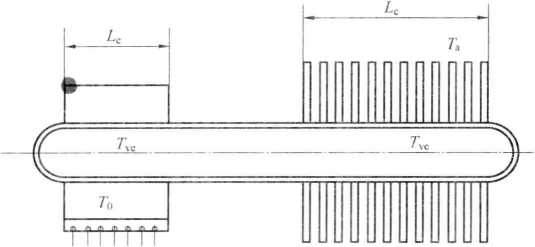

热管式电子元件散热器的结构特点如图6. 2. 3所示口
图6. 2.3热管式电子元件散热器
