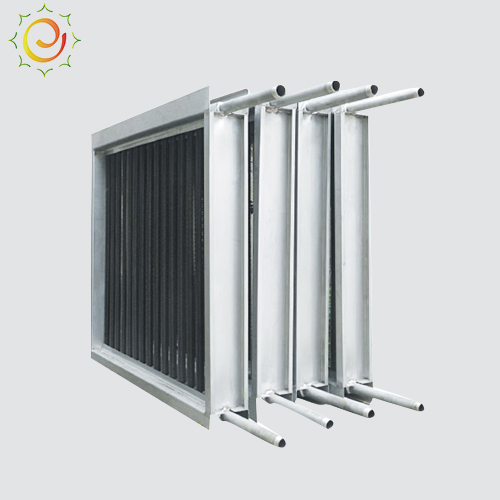

气-气型热管换热器的设计

日期：2021-09-02 07:58:04点击：344

气-气型热管换热器的设计
35.1设计方法概述
气-气型热管换热器的热流体和冷流体都是气体，最典型的实例是烟气加热空气的热管空气预热器。气-气型热管换热器因两侧都是气体换热，几乎毫不例外地都要应用
翅片管来增强传热。
气-气型热管换热器的设计有两种方法:一种是标准的设计程序;另一种是验算式的设计计算。下面重点介绍标准的设计程序。
该设计程序与一般翅片管换热器的设计基本相同，主要区别是增加了热管工质的选择和长度比的选择，在有露点腐蚀风险的情况下，长度比的选择和计算显得尤为重要，甚至影响着整个传热计算。此外，采用以加热段光管外表面积作为基准传热面积，以此面积为基准计算各项热阻和传热系数

设计步骤如下：
(1) 已知条件:给出冷热两流体的流量，进出口温度，并计算出热员荷；
(2) 热管工质的选择；
(3) 加热段和冷却段长度比的选择；
(4) 选择冷热流体的质量流速并确定冷热流体的迎风面积；
(5) 选择翅片管型号和参数；
(6) 管外换热系数计算；
(7) 传热系数U,,的计算，包括各项热阻的计算；
(8) 传热温差的计算；
(9) 计算总传热面积、热管数目及管排数；
(10) 阻力计算,包括热流体侧阻力计算和冷流体侧阻力计算；
(11) 热管极限传热能力的计算。
