翅片管换热器的设计方法

日期：2021-08-26 02:03:24点击：193

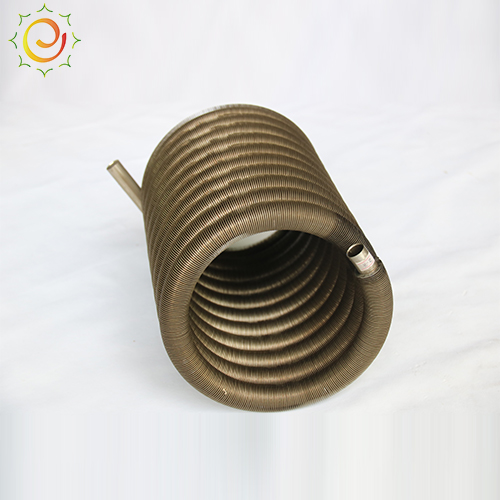

翅片管换热器的设计方法
本章以上各节讲述了翅片管换热器设计的基本原理和基本公式，本节将在上述各节的基础上，讲述翅片管换热器的设计步骤,并通过设计实例加以说明。
213.1设计方法和步骤
翅片管换热器有三种不同的设计方法：
第一种设计方法，可称为“正设计法”，其要点是，根据已知条件，选择并确定与迎风面有关的所有参数:迎面风速，迎风面积，翅片管长度，翅片管间距，管径，翅片高度，翅片节距，并计算出迎风面上的翅片管数目和第一排管的传热面积。计算管外、管内换热系数和各项传热热阻,并计算传热系数和传热温差。计算总传热面积和纵向管排数。
第二种设计方法，可称为“验算法” o其特点是.根据经验.已全部选定了翅片管换热器的结构和传热面积，设计者的任务是对其进行验算。逐项计算管内外换热系统和各项热阻，并最后计算出所需传热面积。若选取的传热面积'计算传热面积，则该选取值可被认可，也可根据二者之差，做必要的修改。
第三种设计方法,可称为“变工况”计算法。当翅片管换热器经过设计、制造、并在现场安装运行后，发现实际的入口条件（冷热流体的入口温度和流量）与设计值有较大的偏差时,需要通过变工况计算,确定冷热流体的出口参数和传热量。
下面，主要t寸论翅片管换热器的“正设计法”，其步骤和要点如下。

1. 梳理用户给出的条件和要求
用户应给出的条件为下列六项中的五项：
① 热流体流量M,kg/h或Nm³/h或m³/h；
② 热流体入口温度T1,°C；
③ 热流体出口温度t_2，℃；
④ 冷流体流量m , kg/h或NmVh或tn/h ；
⑤ 冷流体入口温度T1,°C；
⑥ 冷流体出口温度t_2，℃。
用户给出的其他条件：
① 翅片侧和管内流体的压力和允许阻力降△p,Pa;
② 积灰状况:含灰量g/m³，,灰分组成；
③ 燃料品种及成分；
④ 腐蚀和磨损的潜在可能性；
⑤ 应用环境:室内/室外，环境温度，允许标高,安装空间等。
