翅片管换热器的性能优点和结构形式

日期：2021-03-11 02:05:12点击：102

翅片管换热器的性能优点和结构形式
大家都知道，翅片管换热器是工业生产热传导全过程中不可或缺的机器设备，广泛运用于一切业行业中，尤其是化、冶金工业、驱动力、交通出行、航空公司、航空航天等单位。近些年，因为新技术应用发展趋势和新能源开发，
改善换热器性能愈来愈受工业领域高度重视。新技术应用、新技术新工艺在当代工业化生产行业中充分发挥着越米越关键的功效。持续提升商品的科技含量，追求完美高效率环保节能，限度地获得经济收益，
己变成企业的管理生产制造所遵照的基本准则。很多年来，各产业部门普遍地运用列管换热器换热器，伴随着科技进步的发展趋势，尤其是所述儿个领域的快速发展趋势，规定传热设各紧凑型、轻便、高效率并微型化，
而一般的列管换热器换热器则不可以达到所述规定，这就促进大家去科学研究高效率换热器。在其中翅片管换热器是大家科学研究得数最多的一种换热器之一。
翅片管是构成各种各样换热器的关键元器件，其品质的好坏立即危害到换热器的工作中性能。
2、翅片管的新产品研发
2.1、原材料各种各样的换热器原材料，应依据换热器的主要用途和实际操作标准等不一样而挑选。现阶段常见的原材料有:纯铝、铝合金型材、铜、紫铜、镍、钦、不锈钢板、因康镍基合金等。在其中以铝和铝合金型材用的数最多。
针对翅片管换热器对接焊缝的基础规定是:有不错的纤焊性和成形性，较高的冲击韧性，优良的耐蚀性和传热性。铝及铝合金型材不但达到了这种规定，并且具备延展性和抗压强度随溫度的减少而提升的特点，
因此在世界各地的紧凑型式换热器中，特别是在超低温的紧凑型式换热器中，己经得到了更为普遍的运用:

1),铝密度小，根据细晶强化和热处理工艺能够做到合金结构钢的抗压强度。铝质换热器应用于各种的代步工具中，尤其中小型的小汽车，终将缓解其自身净重，减少然料的耗费。
2),铝的抗腐蚀好。金属铝在极端标准下转化成的金属氧化物不含毒性。用铝制成的换热器，无需过度担忧時间长期以后被气体或管中液休等空气氧化而无效。
3),铝具备优良的传热性能，尤其适用散热器、传热用的空调蒸发器和冷却器等。
4)、铝的屈服强度高，耐冲压模具，生产加工成形的全过程较为便捷。
2.2,形式
翅片管一般有内翅片管和外翅片管二种，在其中之外翅片管运用更为广泛.外翅片管一般是用机械加工制造的方式在日光灯管外表面产生一定高宽比、一定片距、一定薄厚的翅片。

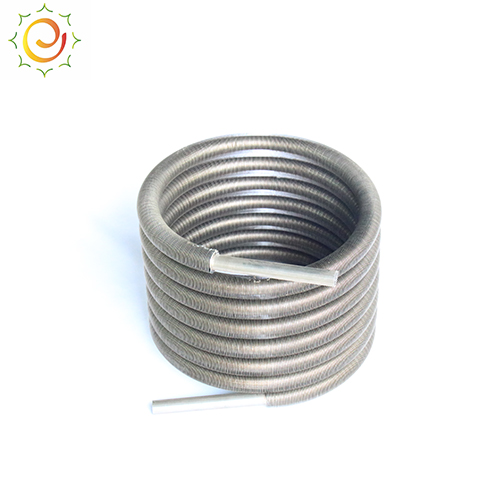

2.2.1,螺旋式翅片
螺旋式翅片便是把带钢平面图垂直平分管道中心线，以涡状线的方式盘绕在管道外表面上。在产生螺旋式翅片时，翅片中性点之内的凹控制面板缘遭受缩小，
中性点之外的凸控制面板缘则受拉申。当m平行面的拉应力做到原材料的强度极限时，对薄厚较小的带钢会丧失平稳，产生褶皱。螺旋式翅冷选用的带钢都不够(一般为6=o.s-2.smm)，
失衡状况常常产生。可以说翅片根处发皱是螺旋式翅片管的常见问题。翅片根处发皱会使根处的翅片平面图越来越凸凹不平。假如把这类模样的管道做换热器，会出现很多不够:突起一部分提升气旋摩擦阻力;凹陷的一部分聚集废弃物.，并给清理产生不便。
22.2,套服翅片
套服翅片加工工艺是事先用高速冲床生产加工出一批单独的翅片，随后用人力或机械设备方式，按一定的翅片间隔，靠过盈将翅片套服在管道外表面上。它是最开始的一种生产加工翅片管的方式。因为套服加工工艺简易，技术标准不高，常用机器设备质优价廉，又便于检修，因此，迄今仍有许多加工厂在选用。此加工工艺是一种劳动密集加工工艺计划方案，合适于一般小型加工厂或乡办企业的资产和技术性标准。我们知道，翅片管对品质的规定关键有三点:一是翅片间隔:二是翅片高宽比;三是翅片和日光灯管外表面融合的坚固水平，不彻底联接的缝越低越高，即传热系数要小。
一般来说，螺旋式翅片和套服翅片对前二点都较为非常容易确保，但第三点却经常发生难题。这种管道的致命性缺陷也恰好是这一点。管道和翅片中间触碰不太好，传热系数大，危害热传导。

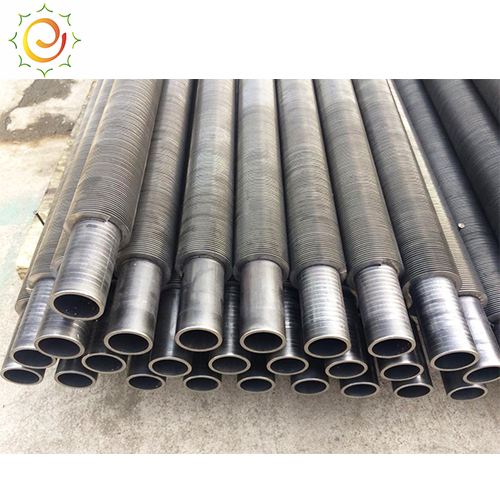

22.3、滚乳式翅片管
近些年，快速发展趋势的滚轧式翅片管是一种高效率环保节能热传导翅片管(通称高翅管)，热锻翅片管是用厚壁管管持续根据多个挤压成型辊，经挤压成型冷轧，在变为厚壁管的全过程中，
不必要金属复合材料在管道外表面产生翅片的。所冷轧翅片的高宽比一般为)-13mm;片距一般为2-3.5毫米,片厚一般为。.2-0.5毫米。另外这类热锻生产加工方式还可滚轧钢丝网骨架翅片管。
一般常见的复合型管件翅片其基管(即内防水套管)选用的是碳素钢、不锈钢板、钦材、铜料等。外管，即挤压成型翅片的外衣管常见铝合金管和空调铜管。滚轧翅片管因为翅片和壁厚为一总体，故不会有触碰传热系数和发生电浸蚀状况，因此能提升和长期保持的热传导性能和增加翅片管的使用年限。高翅片轧管机冷轧的翅片管，其翅片与基管融合密切，不需再开展纤焊，翅片间隔、翅片高宽比、翅片薄厚等可根据调整轧管机运行状态给予操纵，轧出的翅片表面光滑、纹管清楚、节径精准，由其拼装而成的换热器，经好几家电力工程制造业企业应用，具备不错的综合性经济发展性能。总体来说,冷轧翅片管的构造较为紧凑型，流体密度小，传热传热系数小，热传导高效率，商品体型小，综合性性能较高。但却必须专业的轧管机，并且翅片管与端板的相接处易漏水。冷轧翅片管中的钢丝网骨架构造，将要冷轧翅片管套在无缝钢管外边，这类构造具备钢翅片管和铝翅片管的双向优势，现阶段中国己经研制，但却加工工艺繁杂。因而，还待科学研究更优秀的技术性。

2.2.4、板翅式
板翅式换热器的结构形式许多，但其构造单元体基本一致，全是由翅片、挡板、封口和引流片构成，它是在金属材料平板电脑上放一翅片(即说白了二次热传导总面积)，随后再在其上放一金属片，两侧以边沿封口密封性而构成一个基础模块，左右的二块金属材料平板电脑称之为挡板。由很多个基础模块构成板翅式换热器的活性炭纤维。热冷液体在邻近的基础单元体的流道中流动性，
根据翅片及与翅片连接成一体的挡板开展热交换器。对每个安全通道开展不一样方法的并置和排序，纤焊成总体，就可获得最常见的倒流、错流、错倒流板翅式换热器板束。翅片除担负关键的热传导每日任务外，还起着两挡板中间的提升功效。因此虽然翅片和挡板原材料都非常薄，但它的抗压强度很高，所以能承担较高的工作压力。针对一般的换热器，板翅式换热器具备下列的优势:热传导高效率;结构紧凑;轻便而坚固c适应能力大;合理性好。可是，这类换热器翅片间隔较小，易阻塞，且阻塞后不容易清洗，促使摩擦阻力大大增加，如果不对其开展水垢清洗，会危害系统软件的安全性平稳运作。板翅式换热器在制冷压缩机中关键用以油冷器和缩小空气冷却器，有时间冷和水冷散热二种方式。不论是空冷還是水冷散热冷却塔，高溫空气压缩在制冷全过程上都会出现凝结水进行析出，并在翅片上集聚产生“水桥”，阻拦了气体的商品流通，进而使气体工作压力扩大，并造成热交换器高效率降低，中央空调中的板翅式换热器也存有着相近的状况。虽然铝以及铝合金具备优良的抗蚀性能，可是长期性停留在铝表面的凝结水消化吸收空气中的氧、硫及氮等，在铝表面产生浸蚀充电电池，加快浸蚀。浸蚀物质在铝翅片表面集聚，将减少热交换器率。
针对冷却器，在水侧一样存有腐蚀难题，长期性运作也将减少铝质板翅式换热器的使用寿命。髙压下工作中的板翅式换热器因工作压力的循环系统转变会造成疲惫而使挡板造成裂痕，造成泄露，因而在总体设计中务必考虑到疲惫毁坏。
2.3、研发方位由上边的剖析较为能够看得出，将来翅片管的发展趋势是向着传热表面大大的加强、翅片与基管连接成一体的方位的。而且，生产制造的成本费大幅度减少，生产制造也愈趋产业化。
