翅片管的传热面积是如何计算的？

日期：2020-10-30 02:58:19点击：123

翅片管的传热面积是如何计算的？

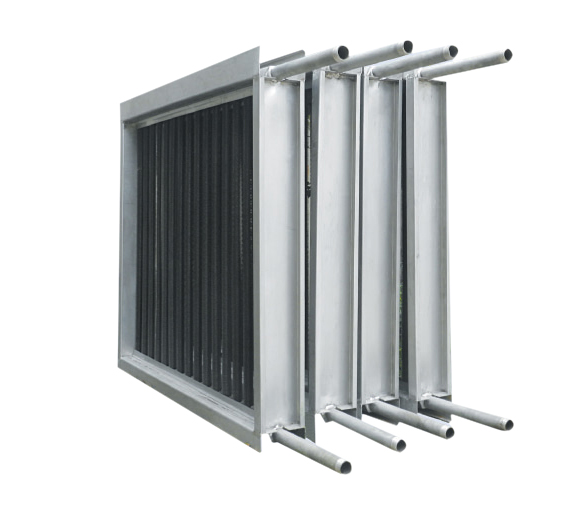

翅片管有一个“翅化比”的定义，翅化比便是翅片表面总面积之和与原裸管面积之比；如经生产加工后翅片面积是1.657㎡/米，而原未加工的无缝钢管直徑为25mm,其裸管面积是0.025*3.14=0.0785㎡/米，则翅化之比1.657/0.0785=21.11，是个面积提升倍数的概念。
翅片管的传热面积是如何计算的？
翅片管的面积是指管直径拓展后的总面积之和，包含3个一部分构成，基管面积，翅片正反面两个面的面积，由于翅片是有一定的厚度，因此还需再加上翅片顶部的面积，自然，基管面积需扣减被翅片厚度遮盖的一部分。简易的说，但凡曝露在空气中的面积，均需总计。为测算简单，一般忽略螺旋式形状的拓展提升的一部分，另外把梯状的翅片当做是正方形，这2一部分对数值的差别危害是十分小，可忽视。特别注意的是，翅片管的包复层的厚度关联到翅片管的迎合紧度，许多企业对于此事忽略，达标的DR槽钢铝复合型翅片管內外壁厚间的接触压力应≥6.0Mpa，过低的接触压力危害热传导特性，且会使基管曝露于空气中，造成空气浸蚀，减少使用期。
翅片管的企业传热面积是指每一米长短的翅片具有的面积，举例说明；以基管直徑25mm，翅片直径50毫米，片距2.5毫米，片厚0.35mm，包复层厚度0.5毫米为例子。
这时候，基管面积已不是25mm，再加上两个包复层厚度后为26mm。每米具备400个翅片，400个翅片的厚度为400*0.35/1000=0.14米，能够当做是翅片顶部的总计厚度，另外这0.14米的长短，在预估基管表面积之际也需扣减。
一；基管表面积之和=0.026*3.14*0.86=0.0703㎡/米
二；翅片管的翅片正反两面面积能够当做小圆面积减少圆面积X2
小圆面积=0.025*0.025*3.14=0.0019625
圆形面积=0.013*0.013*3.14=0.00053066，
結果=（0.0019625-0.00053066）*400*2=1.145472
三；翅片顶部面积=0.05*3.14*0.14=0.02198
三一部分面积累计=0.0703+1.145472+0.02198=1.237752㎡/米，这个是恰当的计算方式，其翅化比=1.237752/0.0785=15.77
